Natív DSD a „VIP bejáraton”
Natív DSD esetén nincs kerülőút: a DAC közvetlenül dolgozza fel a jelet. DSD1024? Természetesen.
Digitál–analóg konverter
ANALÓG
DSD DAC
Analóg élmény. Digitális precizitás.
discrete DSD DAC · Minden formátum
PCM? DSD?
Nem válogat.
Nem csak DSD-t, hanem PCM-et is fogad. A PCM jelet hardveresen alakítja át DSD256 formátumra, így minden forrás ugyanazon az átgondolt jelúton jut el az analóg kimenetig.
DAC-chip? Nincs.
FPGA? Az sincs.
A D/A-átalakítást egy saját fejlesztésű analóg DSD-konverter végzi. A cél nem egy újabb digitális karakter, hanem az, hogy a technika háttérbe húzódhasson.
Anyag, arány,
jelenlét.

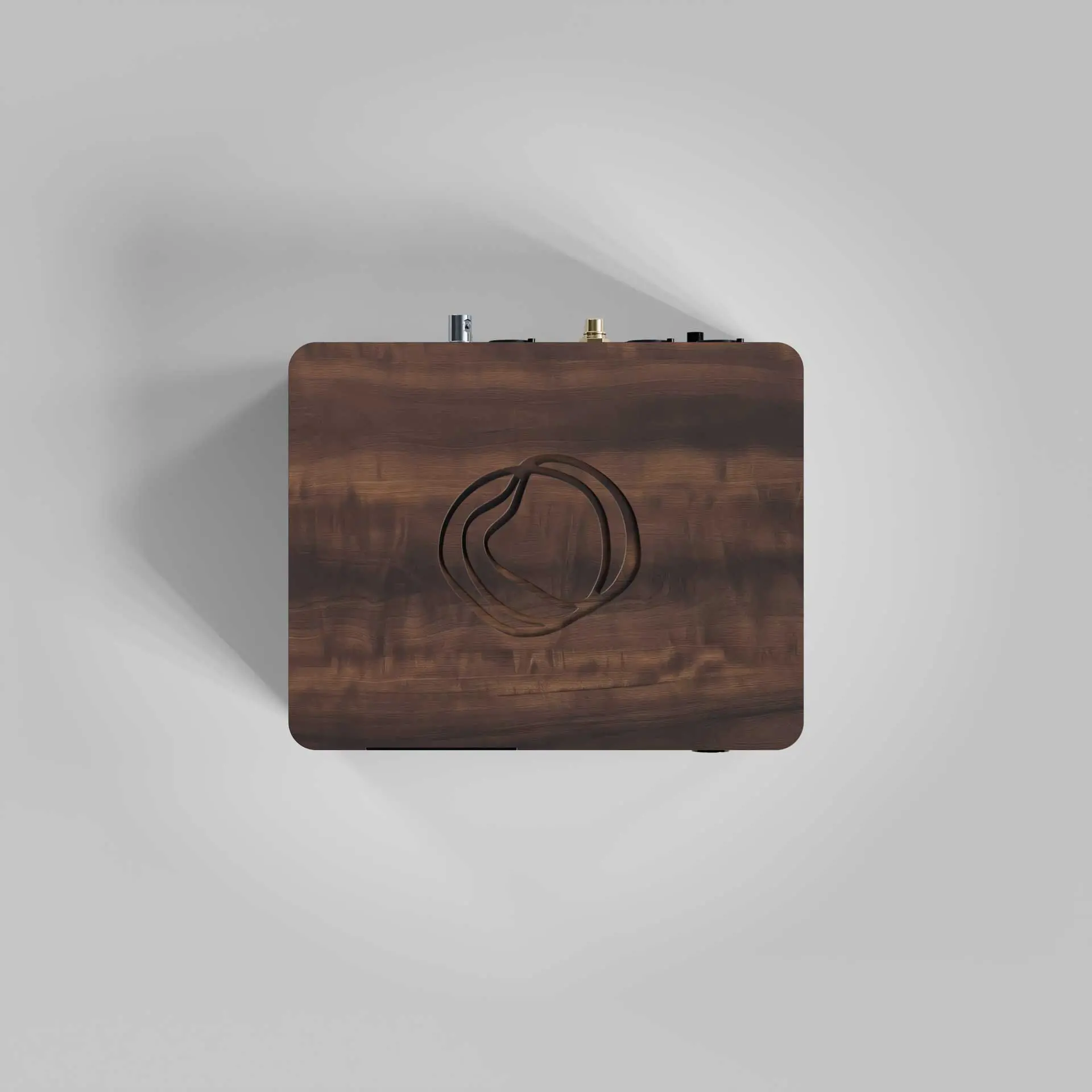

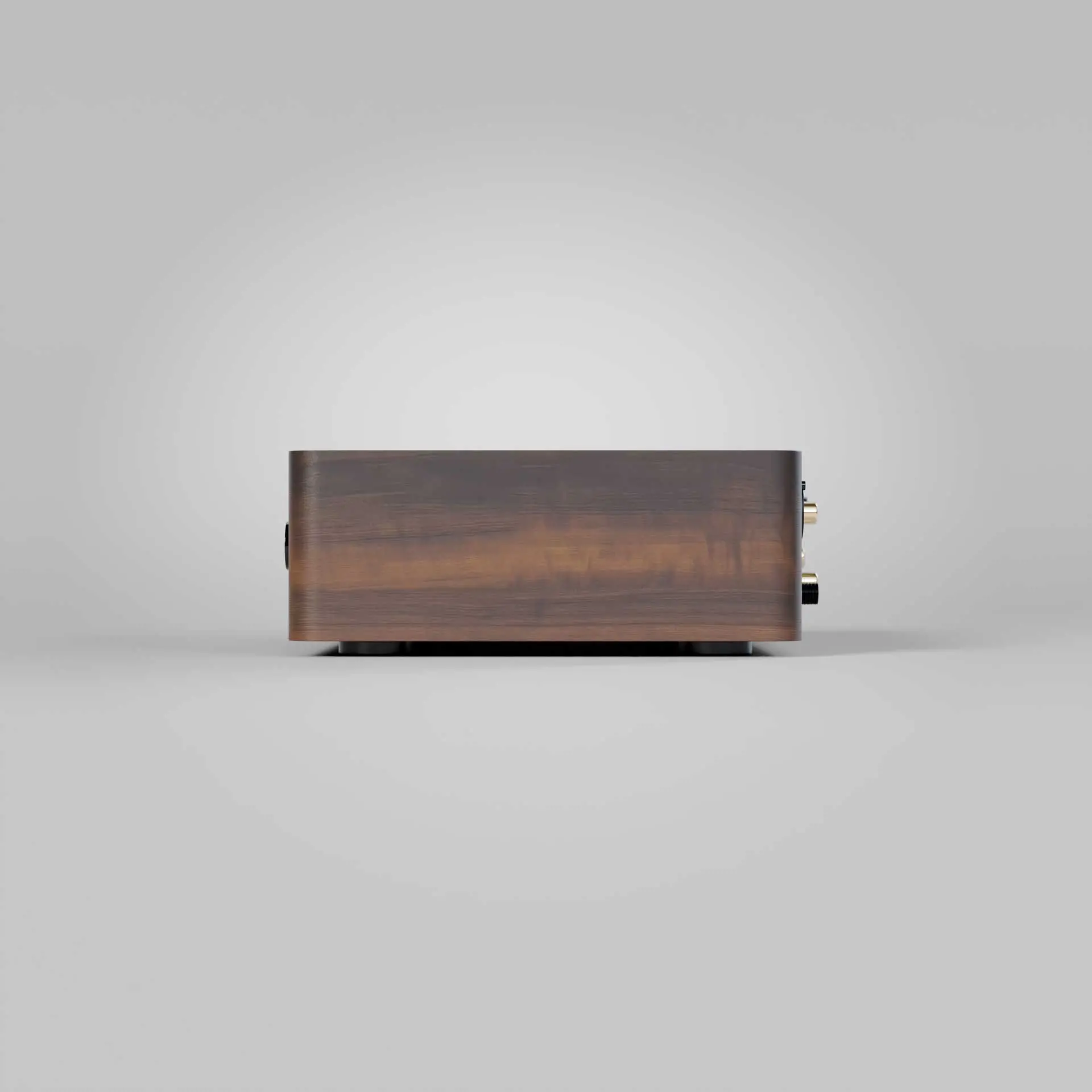

Tömör fekete dió, visszafogott kezelőfelület és egy forma, amely nem akarja túlbeszélni önmagát.
Csatlakoztathatóság
Minden forrást szívesen látunk.

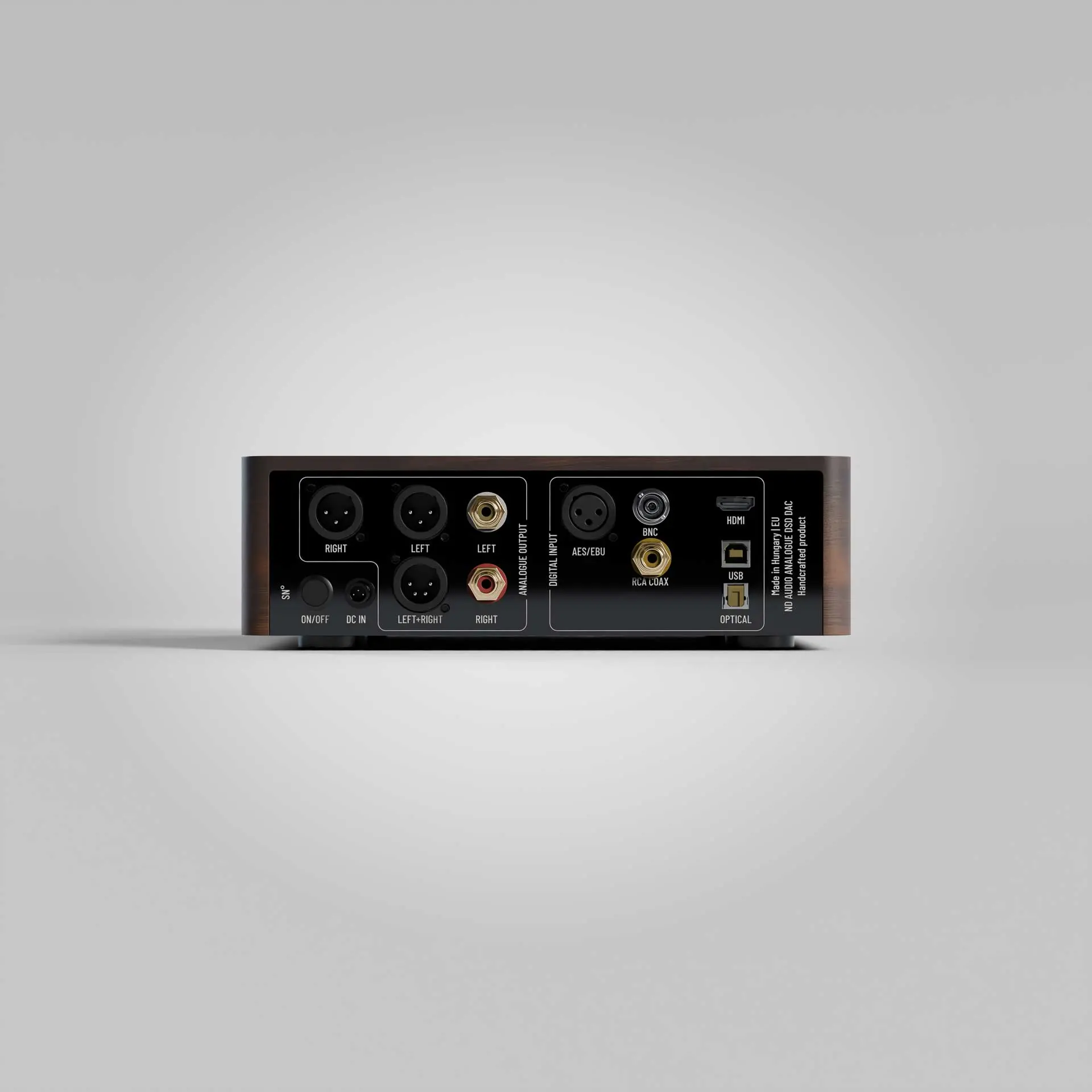

Az USB mellett a „klasszikusok” sem maradhattak ki: AES/EBU, RCA koaxiális, BNC és optikai bemenetek is várják a jeleket.
HDMI, de nem a képhez
Ne tévesszen meg a név: ez nem szabványos HDMI-kapcsolat, hanem kifejezetten kompatibilis CD- és SACD-lejátszókhoz készült I²S bemenet. A CD PCM-je a hardveres DSD-konverzión keresztül érkezik, míg a natív SACD-jel közvetlenül jut a DSD DAC feldolgozójába.
Ami valóban szükséges
Minden, ami kell. Semmi, ami nem.

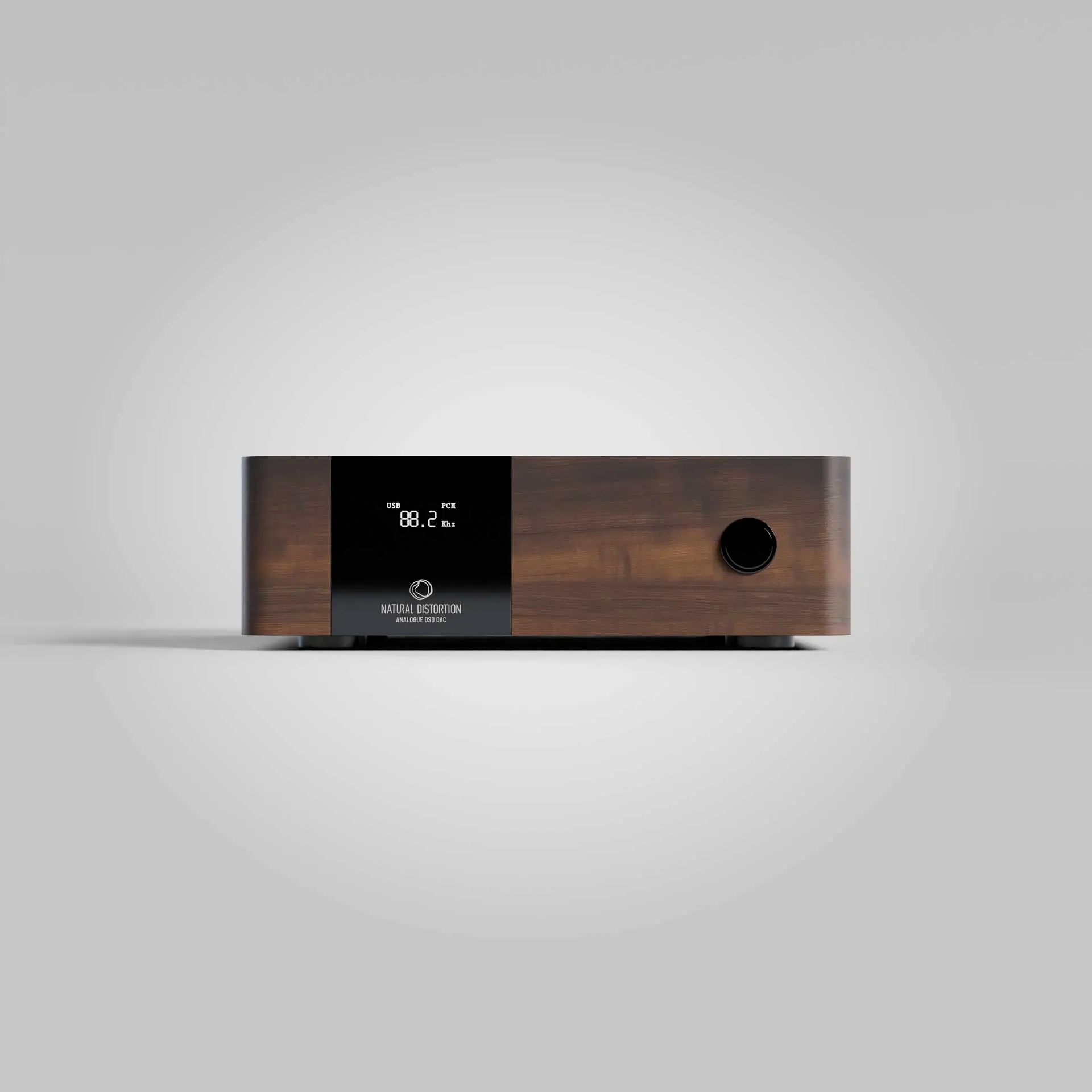

Egy gombos vezérlés. Azoknak készült, akik a zenére figyelnek, nem a funkciólistára. Nincs bonyolult menürendszer: a kijelzőn a bemeneti forrás és a felbontás jelenik meg.
USB, koaxiális, optikai, SPDIF, AES/EBU és HDMI (I²S) digitális bemeneteket fogad. A natív DSD állományokat DSD1024 formátumig, konverzió nélkül kezeli.
Akkumulátoros tápellátás
Két akkumulátor váltja egymást: miközben az egyik a készüléket táplálja, a másik töltődik. Így a jelút a hálózat zajaitól leválasztva működhet, a zene pedig nyugodtabb, tisztább háttérből szólalhat meg.
Műszaki adatok
Specifikáció
A beírt adatok érvényesek, viszont nem teljesek. A végleges műszaki specifikációk a független mérési eredmények után lesznek publikálva.
véglegesítés alattAnalóg kimenet
2x STEREO RCA / 2x STEREO XLR
(2x3 pin stereo, 1x 4 pin stereo)
XLR kimeneti szint
2,5 V RMS, 0 dBFS mellett (7,07 Vpp)
RCA kimeneti szint
1,25 V RMS, 0 dBFS mellett (3,54 Vpp)
Digitális bemenetek
USB · AES/EBU · RCA · BNC · optikai · I²S
Tápellátás
Váltott akkumulátoros üzem
Méretek
240 × 78 × 190 mm
Tömeg
2,2 kg
Jelút és átalakítás
Három út az analóg hangig.
Minden DAC ugyanazt a feladatot végzi: a digitális jelet analóg jellé alakítja. A különbség abban van, milyen formátumból és milyen úton történik ez.
| Mi történik? | ANALÓG DSD DAC | Chipes DAC | R-2R DAC |
|---|---|---|---|
| Mi végzi az átalakítást? | Saját fejlesztésű analóg DSD-konverter | Egy erre tervezett DAC-chip | Precíziós ellenállásokból felépített hálózat |
| Mi történik a PCM-jellel? | A PCM-jelet hardveresen DSD256-ra alakítjuk, majd saját fejlesztésű analóg DSD-konverterünk alakítja analóg jellé. | A PCM-jelet a DAC-chip saját rendszere dolgozza fel. | Az ellenálláshálózat közvetlenül alakítja analóg jellé. |
| Mi történik a natív DSD-jellel? | Átalakítás nélkül jut az analóg DSD-konverterhez. | A feldolgozás módját a választott DAC-chip határozza meg. | Sok R-2R készülék előbb PCM-mé alakítja a DSD-jelet; más konstrukciók külön, DSD-re kialakított átalakítóútvonalat használnak. |
| Mi határozza meg a jel útját? | A PCM és a natív DSD végül ugyanahhoz az analóg DSD-konverterhez érkezik. | A jel feldolgozásának módját nagyrészt a választott chip felépítése határozza meg. | A felépítés elsősorban a PCM közvetlen, analóg jellé történő átalakítására épül. |
A különbség nem abban van, milyen fájlokat lehet lejátszani, hanem abban, mi történik velük az analóg kimenetig. A készüléket a digitális integrált erősítővel közös rendszerben fejlesztjük.
ANALÓG DSD DAC
Gyakran ismételt kérdések.
Csak DSD-t fogad, vagy PCM-et is?
Mindkettőt. A PCM-jelet hardveresen DSD256 formátumra alakítja, a natív DSD-jelet pedig konverzió nélkül kezeli, DSD1024-ig. A két jelút ugyanahhoz a saját fejlesztésű analóg DSD-konverterhez érkezik. A működés hátteréről a Technológiai háttér oldalon olvashatsz.
Van benne DAC-chip vagy FPGA?
A D/A-átalakítást saját fejlesztésű analóg DSD-konverter végzi. Ehhez nem használunk DAC-chipet vagy FPGA-t.
Milyen digitális forrásokat csatlakoztathatok?
USB, AES/EBU, RCA koaxiális, BNC és optikai bemenet áll rendelkezésre. Az I²S bemenet kompatibilis CD- és SACD-lejátszók csatlakoztatására szolgál.
Az I²S bemenet szabványos HDMI-kapcsolat?
Nem. A HDMI-csatlakozón I²S jelet fogad a készülék, nem szabványos HDMI-kapcsolatot használ. A CD PCM-je hardveres DSD-konverzión halad át, a natív SACD-jel közvetlenül kerül a DSD-konverterhez. A lejátszód kompatibilitásának egyeztetéséhez lépj kapcsolatba velünk.
Milyen analóg kimenetei vannak?
Sztereó RCA és XLR kimenetek, köztük 4 pólusú sztereó XLR csatlakozás szerepel a közzétett specifikációban. Az XLR kimeneti szint 2,5 V RMS (7,07 Vpp), az RCA kimeneti szint 1,25 V RMS (3,54 Vpp), mindkettő 0 dBFS mellett. A teljes műszaki specifikáció még véglegesítés alatt áll.
Hogyan működik az akkumulátoros tápellátás?
Két akkumulátor váltja egymást: miközben az egyik a készüléket táplálja, a másik töltődik. Így a jelút a hálózati táp zajaitól leválasztva működhet.
Hogyan kezelhető a készülék?
A vezérlés egygombos, bonyolult menürendszer nélkül. A kijelző a kiválasztott bemeneti forrást és a felbontást mutatja.
